Unsupported cables

Fehler-ID: 3104
Plattform: Process Simulate
Schweregrad: Warning (nur informativ)

Resolver hat TxCable-Geräte in der Station erkannt. TxCable wird derzeit vom Export nicht unterstützt, daher werden diese Kabel ausgeschlossen.

Im Resolver angezeigter Dialogtext​

TxCable devices:
{cableName1}
{cableName2}
...

These cables are not of supported type and will be excluded from export.

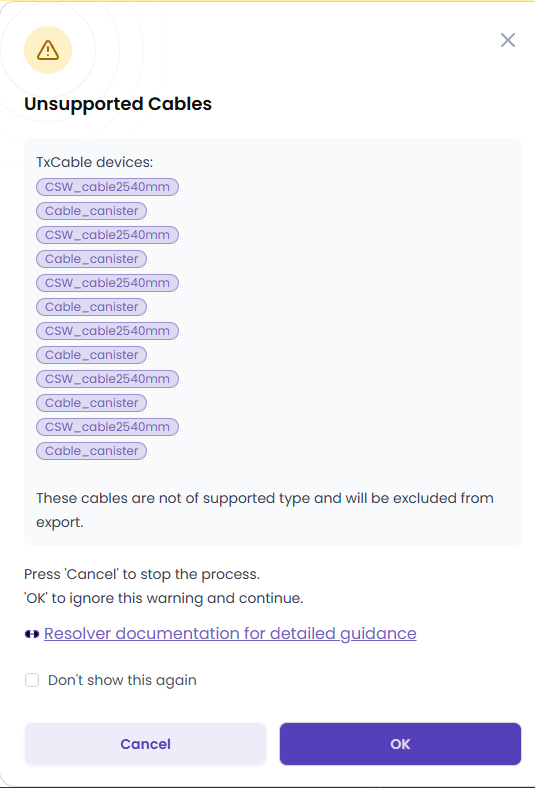

Unsupported cables warning with export dynamic link attachments enabled

:::note Sichtbarkeit der Warnung Wenn die Sichtbarkeit der Meldung inkonsistent erscheint, prüfen Sie, ob zuvor Do not show this again ausgewählt wurde. Das erneute Laden des Studies (oder das Öffnen eines neuen) ist eine praktische Methode, um das erwartete Warnverhalten erneut zu validieren. :::

Auswirkung in der Resolver-Engine​

Wenn TxCable ausgeschlossen wird, wird die Kabelgeometrie für diesen Export nicht in die Resolver-Engine geladen.

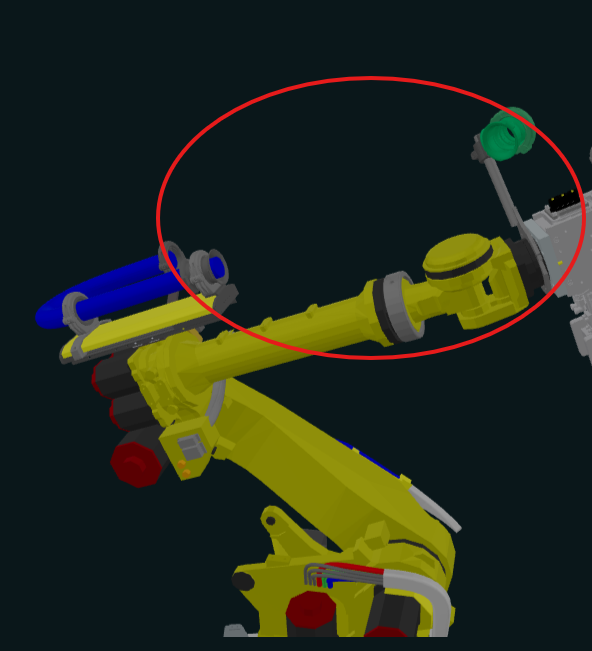

TxCable not loaded in Resolver engine

Der hervorgehobene Bereich zeigt den erwarteten Kabelbereich, der in der Engine-Darstellung fehlt.

Wesentliches Verhalten​

  • Diese Warnung betrifft speziell TxCable.
  • Sie kann weiterhin erscheinen, selbst wenn Export dynamic link attachments aktiviert ist.
  • Das Aktivieren der Option macht TxCable heute nicht exportierbar.

Für Fehlerbehebung im Zusammenhang mit dieser Option siehe Dynamic devices filtered.

Unterschied zu Dynamic devices filtered (3101)​

  • 3101 Dynamic devices filtered: allgemeine Dynamic-Attachment-Geräte werden gefiltert (häufig, wenn die Option deaktiviert ist).
  • 3104 Unsupported cables: TxCable-Objekte werden nicht unterstützt und unabhängig davon ausgeschlossen.

Beide Warnungen können je nach Modellinhalt und Optionsstatus im selben Projekt auftreten.

Fehlerbehebung​

  1. Bestätigen Sie, dass die aufgeführten Objekte TxCable-Geräte sind.
  2. Bewerten Sie, ob der Ausschluss dieser Kabel Ihre Kollisionssicherheit für dieses Study beeinträchtigt.
  3. Wenn das Kabelverhalten kritisch ist, verwenden Sie eine unterstützte Approximation im Stationsmodell für den Export-Workflow.
  4. Führen Sie den Export erneut aus und bestätigen Sie, dass nur die erwarteten Warnungen verbleiben.

Wann ist es in der Regel sicher, fortzufahren​

Sie können in der Regel fortfahren, wenn:

  • Kabel für die analysierte Bewegung nicht kollisionskritisch sind,
  • Sie eine Validierung in frühem Stadium durchführen,
  • Sie akzeptieren, dass Kabelphysik/-geometrie nicht im Resolver-Export enthalten ist.

Für Produktionsentscheidungen mit engen Kabelabständen verwenden Sie eine zusätzliche Validierung in Process Simulate.
