エラー ID: 3104
プラットフォーム: Process Simulate
重大度: Warning (情報提供のみ)

Resolver はステーションで TxCable デバイスを検出しました。TxCable は現在エクスポートでサポートされていないため、これらのケーブルは除外されます。

Resolver に表示されるダイアログ テキスト​

TxCable devices:
{cableName1}
{cableName2}
...

These cables are not of supported type and will be excluded from export.

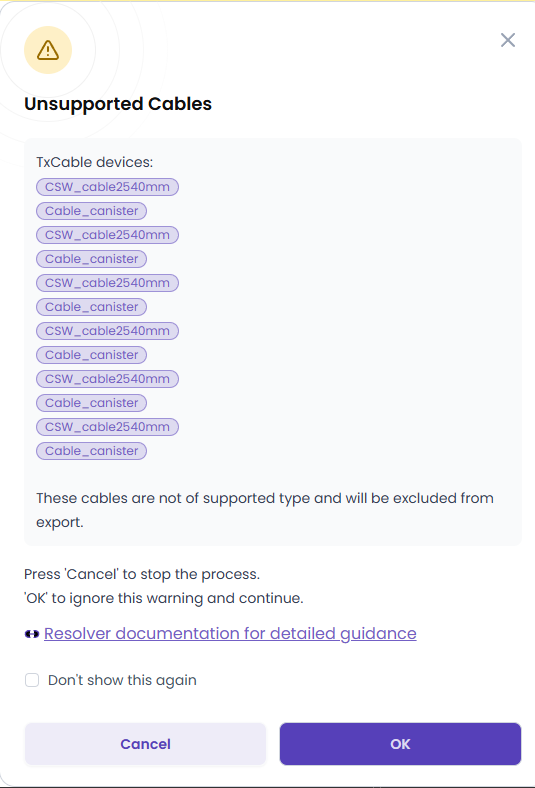

Unsupported cables warning with export dynamic link attachments enabled

:::note 警告の表示 メッセージの表示が一貫しない場合は、以前に Do not show this again が選択されていないか確認してください。Study を再読み込み (または新規作成) することは、期待される警告動作を再検証するための実用的な方法です。 :::

Resolver エンジンへの影響​

TxCable が除外されると、このエクスポートではケーブル ジオメトリが Resolver エンジンにロードされません。

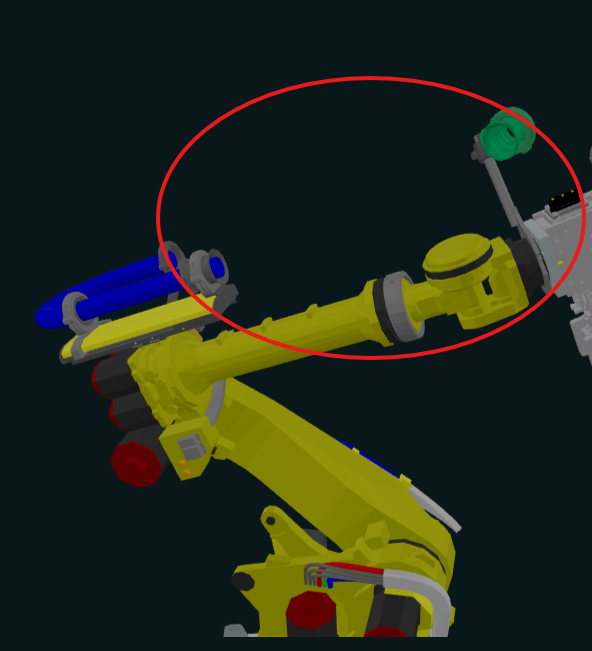

TxCable not loaded in Resolver engine

ハイライトされた領域は、エンジン表現に欠けている想定されるケーブル領域を示しています。

主な動作​

  • この警告は 特に TxCable に関するものです。
  • Export dynamic link attachments が有効になっていても表示される場合があります。
  • このオプションを有効にしても、現時点で TxCable をエクスポート可能にすることはできません。

このオプションに関連するトラブルシューティングについては、Dynamic devices filtered を参照してください。

Dynamic devices filtered (3101) との違い​

  • 3101 Dynamic devices filtered: 汎用の動的 Attachment デバイスがフィルタリングされます (通常、オプションが無効な場合)。
  • 3104 Unsupported cables: TxCable オブジェクトはサポートされておらず、設定に関係なく除外されます。

両方の警告は、モデルの内容とオプション状態に応じて、同じプロジェクトで表示されることがあります。

トラブルシューティング方法​

  1. リストされたオブジェクトが TxCable デバイスであることを確認します。
  2. これらのケーブルを除外することが、この Study の衝突信頼度に影響するかを評価します。
  3. ケーブルの動作が重要な場合は、エクスポート ワークフローのステーション モデルでサポートされている近似を使用してください。
  4. エクスポートを再実行し、想定される警告のみが残っていることを確認します。

通常続行しても問題ない場合​

通常、次の場合に続行できます:

  • 分析対象のモーションにとってケーブルが衝突に重要ではない、
  • 初期段階の検証を実行している、
  • ケーブルの物理/ジオメトリが Resolver エクスポートに含まれないことを受け入れている。

ケーブル クリアランスが厳しい本番判断では、Process Simulate で追加検証を使用してください。
